Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Προϊόν: | Ράβδος εμβόλων χάλυβα κραμάτων μικροϋπολογιστών | Υλικό: | Χάλυβας κραμάτων μικροϋπολογιστών |
---|---|---|---|
Επεξεργασία επιφάνειας: | Χρώμιο που καλύπτεται σκληρό | Ευθύτητα: | Όχι περισσότερο από 0.2MM/M |
Εκτατή δύναμη: | Περισσότερο από 750MPa | Δύναμη παραγωγής: | Περισσότερο από MPA 520 |
Υψηλό φως: | καλυμμένη χρώμιο ράβδος εμβόλων,καλυμμένη χρώμιο ράβδος χάλυβα |

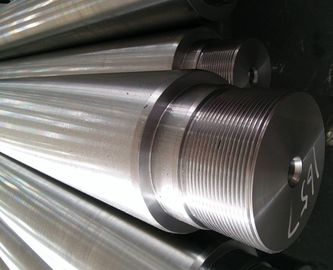

Διάμετρος επιχρωμίωση ράβδων νημάτων χάλυβα κραμάτων μικροϋπολογιστών 35 - 140 χιλ.
Περιγραφή προϊόντων
1. Struction μικροϋπολογιστών: Ferrite και pearlite με το λεπτό και ομοιόμορφο μέγεθος σιταριού.
2. Γυρίζοντας απόδοση: Η γυρίζοντας απόδοση είναι ισόμετρη σε 42CrMo4, 40Cr και CK45 ή είναι
ανώτερος σε τους.
3. Σκληρότητα: Η σκληρότητα είναι πιό ομοιόμορφη σε ολόκληρη τη διατομή από αποσβημένη και μετριασμένη
42CrMo4, 40Cr και CK45
4. Μικρότερος επεξεργαμένος τις περιόδους, ενισχύστε την παραγωγικότητα και μειώστε το κατειλημμένο κεφάλαιο.
5. Διατήρηση της ενέργειας: Η παραγωγή καμία αποσβημένη και μετριασμένη διαδικασία σώζει πολύ την ενέργεια
κατανάλωση.
6. Προστασία περιβαλλόντων: Η παραγωγή καμία αποσβημένη και μετριασμένη διαδικασία καλύπτει τις απαιτήσεις
προστασία του περιβάλλοντος.
Λεπτομερής περιγραφή
1. ΥΛΙΚΟ: HY4700, HY4520
2. ΧΗΜΙΚΗ ΣΥΝΘΕΣΗ (%)
Υλικό | C% | Mn% | Si% | S% | P% | V% | Νι | Cr% | Mo | $cu |
HY4700 | 0.38-0.45 | 1.20 ~1.60 | 0.30~0.50 | ≤0.035 | ≤0.020 | 0.05~0.15 | ≤0.25 | 0.10~0.20 | ≤0.15 | 0.25 |
HY4520 | 0.40 ~0.48 | 0.80 ~1.40 | 0.15 ~0.35 | ≤0.035 | ≤0.035 | ≤0.15 | ≤0.25 | ≤0.25 | ≤0.15 | ≤0.25 |
3. ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ
Υλικό | ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ | Σκληρότητα επιφάνειας (HBW) | |||||
Rm (MPA) | Rel (MPA) | A% | Z% | KU2 (J) |
| ||
HY4700 | Φ35 - Φ100 | 900 - 1100 | ≥650 | ≥16 | ≥35 | ≥39 | 270-340 |
>Φ100 - Φ140 | 850 - 950 | ≥600 | ≥16 | ≥35 | ≥39 | 270-340 | |
HY4520 | Φ40 - Φ100 | 750 - 900 | ≥520 | ≥19 | ≥40 | ≥39 | 230-290 |
>Φ100~Φ140 | 750 - 900 | ≥520 | ≥17 | ≥35 | ≥39 | 230-290 | |
|
|
|
|
|
|
|
|
4. ΟΡΟΣ ΑΝΕΦΟΔΙΑΣΜΟΥ
Έδαφος και χρώμιο που καλύπτονται
5. ΠΑΧΟΣ ΧΡΩΜΙΟΥ
20 έως 30 μικρό
6. ΑΝΟΧΕΣ ΣΕ DIA
ISO f7 στη διάμετρο
7 ΣΚΛΗΡΌΤΗΤΑ .SURFACE
850-1150HV (vickers 100g)
8. ΤΡΑΧΥΤΗΤΑ ΕΠΙΦΑΝΕΙΑΣ
Ra≤0.2 μικρό και μικρό Rt≤2
9. ΕΥΘΥΤΗΤΑ
≤0.2MM/M
10.OVALITY
Η μισή από την ανοχή ISO f7
11. ΣΥΝΟΧΗ
Κανένα craks, που σπάζει ή που αποσυνδέει μετά από το θερμικό κλονισμό (που θερμαίνει σε 300 βαθμούς Κελσίου
και δροσίζοντας στο νερό)
12. ΑΝΤΙΣΤΑΣΗ ΔΙΑΒΡΩΣΗΣ
Δοκιμή στο φυσικό αλατισμένο ψεκασμό σύμφωνα με ASTM Β 117-120hours
Αξιολόγηση αποτελεσμάτων σύμφωνα με το ISO 4540 ΕΚΤΙΜΏΝΤΑΣ 7-10
13 .POROSITY
Δοκιμή σύμφωνα με το ISO 1456/1458 και yaluation αποτελέσματος σύμφωνα με το ISO 4540 εκτιμώντας 8-10
14. ΙΔΙΟΤΗΤΑ ΣΥΓΚΌΛΛΗΣΗΣ
Καλός
15. ΣΥΣΚΕΥΑΣΙΑ
Αντιοξειδωτικό πετρέλαιο που εφαρμόζεται στο υλικό και κάθε ράβδο που συσκευάζονται στο μανίκι εγγράφου
16. ΠΙΣΤΟΠΟΙΗΤΙΚΟ
Όλο το πιστοποιητικό σχετικό με την υλικές θερμική επεξεργασία και την επένδυση απαιτείται
Υπεύθυνος Επικοινωνίας: Miss. Patty
Τηλ.:: 8613921505262
Φαξ: 86-510-83952939
